<div> <div class="tf_block bluearea"> <ul> <li>電子制御装置点検整備作業場は、認証基準で対象とする自動車の種類ごとに、必要な大きさや工具などが定められております。屋内／屋外で必要寸法が異なるので注意が必要です。また、屋内作業場と併用することが可能です。</li> <li>ウインドシールドガラスの交換や脱着をした場合や、新品のフォワードレコグニションカメラへ交換した場合などに、エーミング作業を行う場所です。車種により必要な寸法や使用するターゲットが異なるので、作業前に修理書などを確認します。</li> </ul> </div> </div> <h2>レイアウト上のポイント・留意点</h2> <div> <ul> <li>認証基準では、対象とする自動車の種類ごとに「電子制御装置点検装置作業場」の寸法が定められています。 対象とする自動車の種類に応じて、以下の基準を満たす場所を確保します。</li> <li>電子制御装置点検整備作業場は、車両整備作業場および点検作業場と兼用とすることができ、 また、指定自動車 整備工場である場合は完成検査場と兼用することが可能です。</li> <li>高さは3m以上が必要になります。</li> <li>エーミングをする際は、平滑かつ金属物が無い状態が必要になります。</li> </ul> </div> <h3>電子制御装置点検作業場（認証基準）</h3>
<div style="text-align: center;"><img src="images/mbop7zdqkcqlz_5326f5a9-728d-4407-b0a8-3cabcfb463bc.png" alt="" width="440" height="370"></div> <div> <table style="border-collapse: collapse; width: 100%; height: 252px;" border="1"><colgroup><col style="width: 32.6479%;"><col style="width: 17.4449%;"><col style="width: 25.0464%;"><col style="width: 24.8609%;"></colgroup> <tbody> <tr style="height: 63px;"> <td class="bg-gray" style="height: 84px; text-align: center;" colspan="2" rowspan="2">対象とする自動車の種類</td> <td class="bg-gray" style="height: 63px; text-align: center;" colspan="2">電子制御装置 <br>点検装置作業場（m） <br>（うち屋内の基準）</td> </tr> <tr style="height: 21px;"> <td class="bg-gray" style="height: 21px; text-align: center;">間口</td> <td class="bg-gray" style="height: 21px; text-align: center;">奥行</td> </tr> <tr style="height: 42px;"> <td class="bg-lightgray" style="height: 147px; text-align: center;" rowspan="4"><strong>普通自動車</strong></td> <td class="bg-lightgray" style="height: 42px; text-align: center;"><strong>大型</strong></td> <td style="height: 42px; text-align: center;">5.0以上 <br>（5.0以上）</td> <td style="height: 42px; text-align: center;">16.0以上 <br>（7.0以上）</td> </tr> <tr style="height: 42px;"> <td class="bg-lightgray" style="height: 42px; text-align: center;"><strong>中型</strong></td> <td style="height: 42px; text-align: center;">3.0以上 <br>（3.0以上）</td> <td style="height: 42px; text-align: center;">13.0以上 <br>（7.0以上）</td> </tr> <tr style="height: 42px;"> <td class="bg-lightgray" style="height: 42px; text-align: center;"><strong>小型</strong></td> <td style="height: 42px; text-align: center;">2.5以上 <br>（2.5以上）</td> <td style="height: 42px; text-align: center;">7.0以上 <br>（3.0以上）</td> </tr> <tr style="height: 21px;"> <td class="bg-lightgray" style="height: 21px; text-align: center;"><strong>乗用</strong></td> <td style="height: 42px; text-align: center;" rowspan="2">2.5以上 <br>（2.5以上）</td> <td style="height: 42px; text-align: center;" rowspan="2">6.0以上 <br>（3.0以上）</td> </tr> <tr style="height: 21px;"> <td class="bg-lightgray" style="height: 21px; text-align: center;" colspan="2"><strong>四輪の小型自動車</strong></td> </tr> </tbody> </table> </div>

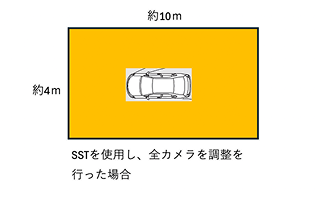

<div> <div>電子制御装置点検整備作業場の特別対応として、「離れた作業場の使用」や「設備の共用」が可能です。詳細は道路運送車両法ページや下記資料もご確認ください。</div> <div> <div class="tf_block tf_icon detail"> <div><a href="#">道路運送車両法</a></div> </div> </div> <div><a href="https://www.mlit.go.jp/jidosha/content/001332203.pdf" target="_blank" rel="noopener">国土交通省 特定整備制度概要（外部ページ）＞</a></div> <h3>実車必要寸法の一例</h3> <div>エーミング作業に必要な寸法は車種ごとに異なります。クラウン（2023/11）の修理所記載の必要寸法を下記に示します。店舗に入庫する車種の整備に必要な寸法を考慮してスペースを設定ください。</div> <div> <div> <table style="border-collapse: collapse; width: 100%; border-width: 1px; border-style: none; height: 105px;" border="1"><colgroup><col style="width: 20.0196%;"><col style="width: 20.0196%;"><col style="width: 20.0196%;"><col style="width: 20.0196%;"><col style="width: 19.9215%;"></colgroup> <tbody> <tr style="height: 42px;"> <td class="bg-gray" style="height: 42px; text-align: center;">種類</td> <td class="bg-gray" style="height: 42px; text-align: center;">TSSカメラ</td> <td class="bg-gray" style="height: 42px; text-align: center;">Frミリ波</td> <td class="bg-gray" style="height: 42px; text-align: center;">前側方レーダ <br>（FSR）</td> <td class="bg-gray" style="height: 42px; text-align: center;">後側方レーダ <br>（BSM）</td> </tr> <tr style="height: 21px;"> <td class="bg-lightgray" style="height: 21px; text-align: center;"><strong>作業スペース</strong></td> <td style="height: 21px; text-align: center;"><img src="images/mbop7zraa0i75_42e9037b-13c5-4e27-9c63-d2a99d1b7895.png" alt="" width="143" height="201"></td> <td style="height: 21px; text-align: center;"><img src="images/mbop7zraa0i75_3447d7d7-e17e-45f9-b706-5600a2fb6662.png" alt="" width="143" height="201"></td> <td style="height: 21px; text-align: center;"><img src="images/mbop7zraa0i75_ef83739d-fdec-412e-9717-20fbed12d345.png" alt="" width="143" height="201"></td> <td style="height: 21px; text-align: center;"><img src="images/mbop7zraa0i75_934360f5-5936-4784-b6c7-6a9731a9a667.png" alt="" width="143" height="201"></td> </tr> <tr style="height: 21px;"> <td class="bg-gray" style="height: 42px; text-align: center;">種類</td> <td class="bg-gray" style="height: 42px; text-align: center;" colspan="2">パノラミックビューモニタ <br>カメラ（PVM）<sup>※</sup></td> <td style="height: 21px; border-style: none;"> </td> <td style="height: 21px; border-style: none;"> </td> </tr> <tr style="height: 21px;"> <td class="bg-lightgray" style="text-align: center; height: 21px;"><strong>作業スペース</strong></td> <td style="height: 21px;" colspan="2"><img src="images/mbop7zraa0i75_1c120c79-14f0-436d-aab1-277c1819c7e2.png" alt="" width="322" height="197"></td> <td style="border-style: none; height: 21px;"> </td> <td style="border-style: none; height: 21px;"> </td> </tr> </tbody> </table> </div> </div> <div>※アドバンストパークも同様</div> <div> </div> <h4>関連法規</h4> <div>【道路運送車両法】</div> <div> <div class="tf_block tf_icon detail"> <div><a href="#">道路運送車両法</a></div> </div> </div> </div>
